Муфтовое соединение арматуры в сейсмических районах: требования и особенности применения

В молодых растущих горах инженер имеет дело не со статичной геологической средой, а с системой, которая продолжает развиваться. Активные разломы, современные деформации земной коры, изостатические выравнивания формируют сейсмический режим территории. Расчётная сейсмичность здесь часто достигает 8 баллов и выше, а сложный рельеф и неоднородные грунты дополнительно усиливают колебания на конкретной площадке. В таких условиях соединение арматуры перестаёт быть технологической деталью и становится проектным решением.

Когда тектоника становится проектным параметром

Работа железобетонной конструкции в сейсмических условиях принципиально отличается от статической. Землетрясение — это не однократный толчок, а десятки и сотни циклов с меняющимся знаком усилия. Напряжения в арматуре многократно меняют направление, бетон проходит через раскрытие и закрытие трещин, повреждения накапливаются. Отсюда главное следствие для проектировщика: каждый путь передачи усилия в конструкции должен оставаться непрерывным.

Арматура воспринимает растяжение — это аксиома для железобетона. При циклическом нагружении стержень должен уметь перейти в пластику без хрупкого разрушения и сохранить устойчивость в сжатой фазе. Если на каком-то участке путь передачи усилия ослаблен или «разрезан», этот участок становится непредусмотренным слабым звеном.

Традиционно эту задачу решал нахлёст. Но в зоне перепуска при повторных циклах сцепление арматуры с бетоном деградирует, а деформации концентрируются. Именно поэтому муфтовое соединение всё чаще рассматривается как проектное решение. Однако и оно не является «автоматическим»: его работа должна быть подтверждена испытаниями и допущена проектом.

Почему сейсмика предъявляет особые требования к стыкам арматуры

Как арматура работает при землетрясении

При статической нагрузке стержень воспринимает монотонное растяжение или сжатие, и задача стыка — не оказаться слабее самого стержня. Сейсмика меняет логику. Когда каркас воспринимает горизонтальную нагрузку, ригели и колонны переходят в неупругую стадию. В ригеле под действием момента, меняющего знак, верхняя и нижняя арматура поочерёдно работают то на растяжение, то на сжатие. В растянутой фазе стержень должен не только достичь текучести, но и реализовать пластическое удлинение; в сжатой — сохранить устойчивость. Именно на это рассчитан пластичный каркас: пластические деформации в зоне шарнира рассеивают энергию колебаний.

Если стык попадает в зону ожидаемого пластического шарнира — или, даже находясь вне неё, воспринимает те же циклические напряжения, — его собственное поведение начинает влиять на энергопоглощение и характер деформирования всего элемента.

Почему нахлёст ограничен в сейсмических условиях

Нахлёст передаёт усилие через сцепление двух стержней с бетоном. При статической нагрузке — при достаточной длине перепуска, качественном бетоне и поперечном обжатии — механизм работает надёжно.

При повторных циклах появляются дополнительные проблемы. Химическая адгезия разрушается уже при первом нагружении; дальше работает механическое зацепление рёбер за бетон. При смене знака бетон перед рёбрами раздавливается и истирается, жёсткость сцепления падает. Трещины в растянутой полуволне раскрываются, в сжатой — не закрываются полностью. Повреждение накапливается.

Есть и вторая проблема — поперечное армирование. Для надёжного нахлёста нужны хомуты, ограничивающие раскрытие трещин. В сейсмических условиях эти хомуты накладываются на требования антисейсмического армирования, и зона стыка становится критически перегруженной металлом. Бетонировать её всё труднее, качество падает, сцепление ослабевает — и круг замыкается.

Непрерывность арматуры как базовая предпосылка

В нормах сейсмостойкого строительства есть сквозное требование: рабочая арматура на всей длине должна быть непрерывной. Это не пожелание, а условие пластического проектирования. Деформативность пластического шарнира зависит от стабильного развития пластики в арматуре. Если стержень разрушается до входа в пластику или в процессе её развития, элемент не реализует проектную пластичность. Разрушение может произойти по основному металлу, но также и в любом соединении — сварном, нахлёсточном или механическом.

Сварка в сейсмостойких конструкциях применяется ограниченно: зона термического влияния при малоцикловой усталости становится источником трещин. Нахлёст при циклической нагрузке демонстрирует цепочку «деградация сцепления — рост проскальзывания — концентрация деформаций — снижение несущей способности». Механическое соединение арматуры при достаточной жёсткости, прочности и контролируемом характере разрушения может работать как эквивалент непрерывного стержня.

Молодые горные системы как особый случай

Горообразование продолжается

Кавказские и Крымские горы, так же как Альпы и Гималаи, объединяет не только возраст рельефа, но и то, что эти горы продолжают формироваться. Их рост обеспечивается движением литосферных блоков: где блоки сходятся или надвигаются друг на друга, возникают складки и разломы. Разлом — это не только трещина в массиве, а зона, в которой периодически высвобождаются накопленные напряжения. Сам механизм высвобождения и есть землетрясение.

Для строителя важен практический вывод: напряжения накапливаются и высвобождаются неравномерно. Поэтому сейсмичность молодых гор характеризуется не только балльностью, но и частотой событий, глубиной очагов, их положением относительно площадки и возможностью повторных толчков.

Рельеф и грунты как усилители

Сложный рельеф — проблема не только логистики. Холмы, склоны, ущелья и террасы по-разному реагируют на сейсмические волны: где-то колебания затухают, где-то усиливаются. Мягкие и обводнённые грунты способны увеличить амплитуду и растянуть колебания во времени. На склонах добавляется риск оползней и обвалов, которые сами по себе могут быть опаснее колебаний.

Важно понимать, что нельзя переносить выводы о сейсмичности с одной горной территории на другую. Расчётные воздействия определяются не по «типу гор», а по нормативному районированию и инженерно-геологическим условиям конкретной площадки — с учётом микрорайонирования, грунтов и положения активных разломов.

Что происходит с железобетонным каркасом при землетрясении

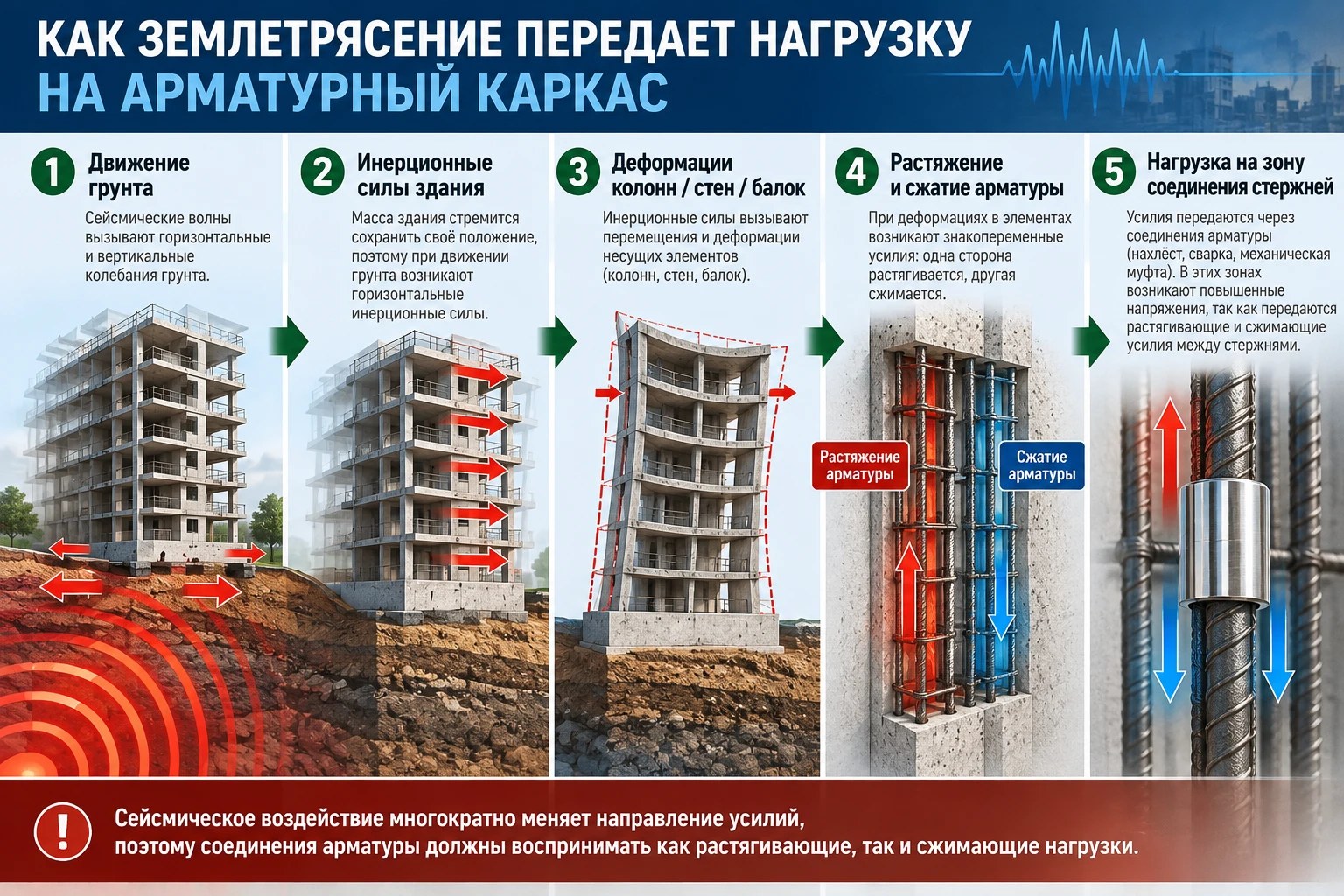

Как сейсмическая нагрузка передаётся на арматурный каркас: от движения грунта до зоны соединения стержней.

Инерционные нагрузки и смена знака

Колебания грунта передаются фундаменту, затем каркасу. В массе конструкции возникают инерционные силы, направленные противоположно ускорению основания и многократно меняющие направление. Элементы, рассчитанные на вертикальные нагрузки, получают горизонтальные усилия: изгибающие моменты, поперечные силы, кручение. Напряжения в арматуре меняют знак. Трещины в бетоне раскрываются и частично закрываются — но не полностью, повреждение накапливается.

Пластические деформации — запроектированный механизм, а не дефект

Сейсмостойкость железобетонных конструкций проектируется с расчётом, что часть элементов при сильном землетрясении войдёт в пластику. Это осознанный механизм: пластические деформации рассеивают энергию колебаний и снижают усилия, передающиеся на другие элементы. Но пластичность работает только тогда, когда она контролируема. Арматура должна иметь запас по деформации до разрыва, бетон — достаточное поперечное обжатие, а соединения — способность передавать усилие при многократной смене знака без прогрессирующего снижения несущей способности.

Где концентрируется деформация

Наибольшие деформации возникают не равномерно, а в определённых местах:

• Колонны — у основания и в местах примыкания к ригелям, где формируются пластические шарниры.
• Балки — в приопорных зонах, где моменты максимальны и меняют знак.
• Стены и диафрагмы — в зонах сжатия-растяжения по краям и в местах сопряжения с перекрытиями.
• Узлы соединения элементов — там, где усилия передаются с одного элемента на другой и где концентрация напряжений особенно высока.
• Фундаменты — в зонах сопряжения с колоннами и стенами, где сейсмические усилия входят в основание.

Сейсмостойкость — это не только сопротивление максимальному усилию. Это способность системы деформироваться без внезапного хрупкого разрушения. Конструкция, которая «держит» нагрузку, но разрушается мгновенно при превышении порога, сейсмостойкой не является. Конструкция, способная к контролируемым пластическим деформациям, имеет шанс пережить событие, превышающее расчётное.

Почему соединение арматуры становится критической точкой

Логика непрерывности

Стержень в железобетоне передаёт усилие от точки к точке. Если он непрерывен — усилие идёт по всей длине через сцепление с бетоном. Если разрезан и соединён — в этом месте возникает дополнительный элемент передачи усилия: сам стык. Требование к соединению арматурных стержней простое: стык должен передавать усилие не хуже непрерывного стержня — при всех расчётных сочетаниях, включая циклические.

Три подхода и их особенности

Нахлёст. Отработанное и экономичное решение при статике. При циклической нагрузке сцепление деградирует, трещины растут, деформации концентрируются в зоне перепуска. Требует дополнительного поперечного армирования и утолщает каркас, что в густоармированных узлах усложняет бетонирование.

Сварка. Обеспечивает непрерывность металла, но вносит зону термического влияния с изменёнными свойствами. При малоцикловой усталости шов и околошовная зона могут стать источником трещин. Применение в ответственных сейсмостойких конструкциях ограничено и требует обоснования.

Механическое муфтовое соединение. Усилие передаётся через муфту, охватывающую оба стержня, — механически, без расплавления металла и без зависимости от длины перепуска. При правильном исполнении такое соединение может приближаться по работе к непрерывному стержню.

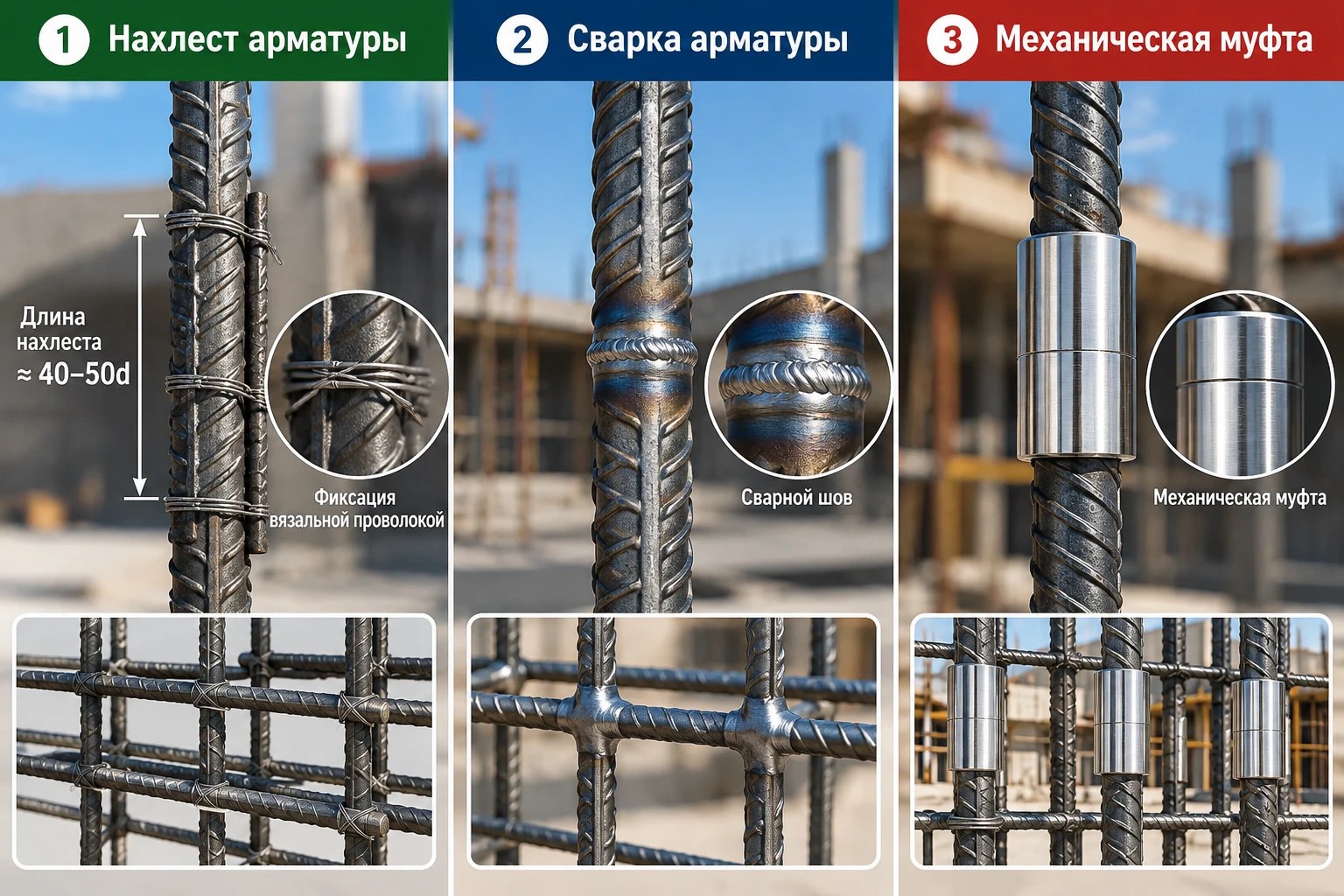

Три способа соединения арматуры: нахлёст, сварка и механическая муфта.

От чего зависит выбор

Выбор способа соединения не универсален. Он определяется:

• диаметром и классом арматуры;
• расположением соединения в конструкции — в зоне пластического шарнира или вне неё;
• характером напряжённого состояния;
• требованиями проекта и действующих норм;
• расчётной сейсмичностью;
• технологическими условиями и доступностью контроля.

Именно поэтому применение муфтовых соединений в сейсмических районах требует отдельного обоснования в проекте.

Что представляет собой муфтовое соединение

Муфтовое соединение арматуры — механический способ соединения арматурных стержней, при котором усилие передаётся через специальную соединительную муфту. Муфта охватывает концы стержней и обеспечивает передачу растягивающих, сжимающих и циклических усилий в соответствии со своими характеристиками. Муфты применяются как альтернатива нахлёсту и сварке — там, где это обосновано проектом.

Основные разновидности

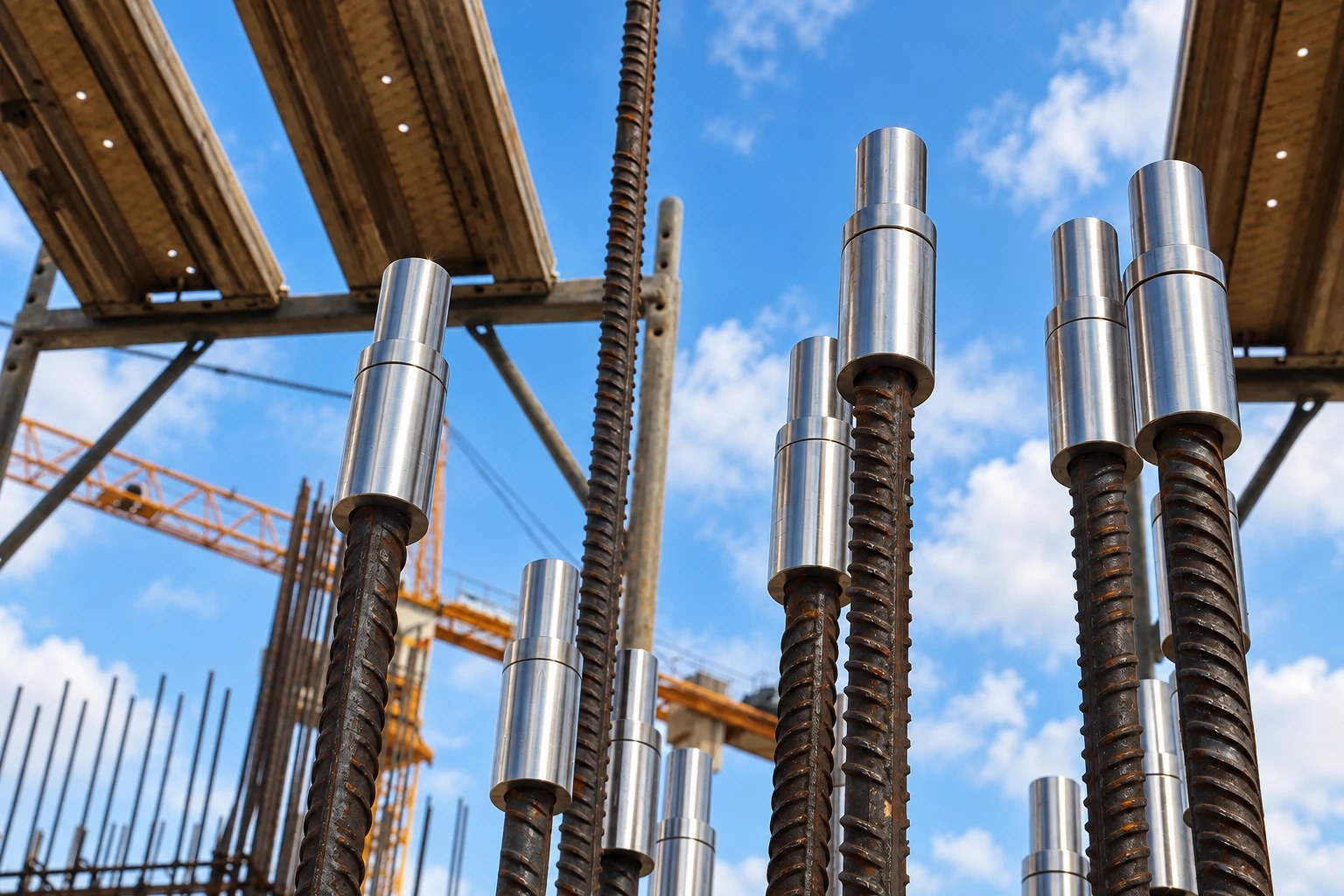

• Резьбовые муфты. На концах стержней выполняется резьба — нарезанная или накатанная. Муфта навинчивается на оба стержня. Резьбовые муфты с накатанной резьбой предпочтительнее: металл не удаляется, а перераспределяется, что положительно сказывается на прочности.
• Обжимные соединения. Муфта надевается на стержни и обжимается специальным инструментом. Усилие передаётся через механическое зацепление и трение. Требуют точного соблюдения технологии обжатия и контроля качества.
• Комбинированные системы. Сочетают резьбовые и обжимные элементы либо используют дополнительные фиксирующие элементы.
• Переходные муфты. Позволяют соединять стержни разных диаметров — например, при изменении армирования по высоте колонн или при сопряжении элементов разных сечений.

Что важно для сейсмических условий

Недостаточно того, что муфта «просто соединяет». Нужно, чтобы её характеристики были подтверждены испытаниями с циклическим нагружением и чтобы проект допускал её применение в конкретной зоне конструкции. Муфта — элемент, который при соблюдении проектных требований может обеспечить передачу усилия, сопоставимую с непрерывным стержнем. Но сейсмостойкость здания определяется всей системой: жёсткостью, регулярностью, связями, фундаментом, материалами и качеством строительства.

Какую роль муфтовое соединение играет при сейсмических воздействиях

Ценность муфты не в ней самой, а в том, что она позволяет конструкции работать так, как заложено проектом. Разберём её функции по отдельности — так, чтобы за каждой стояла инженерная причина, а не рекламное утверждение.

Передача растягивающих и сжимающих усилий

Базовая функция муфты — передавать усилие от стержня к стержню. В растянутой зоне стержень тянет муфту в противоположные стороны, в сжатой — упирает в неё. При статике усилие в стыке нарастает монотонно. При землетрясении знак усилия меняется многократно за один расчётный цикл, и муфта должна работать одинаково надёжно в обоих направлениях — без накопления повреждений и без прогрессирующего смещения стержней внутри неё.

Сохранение непрерывности силового армирования

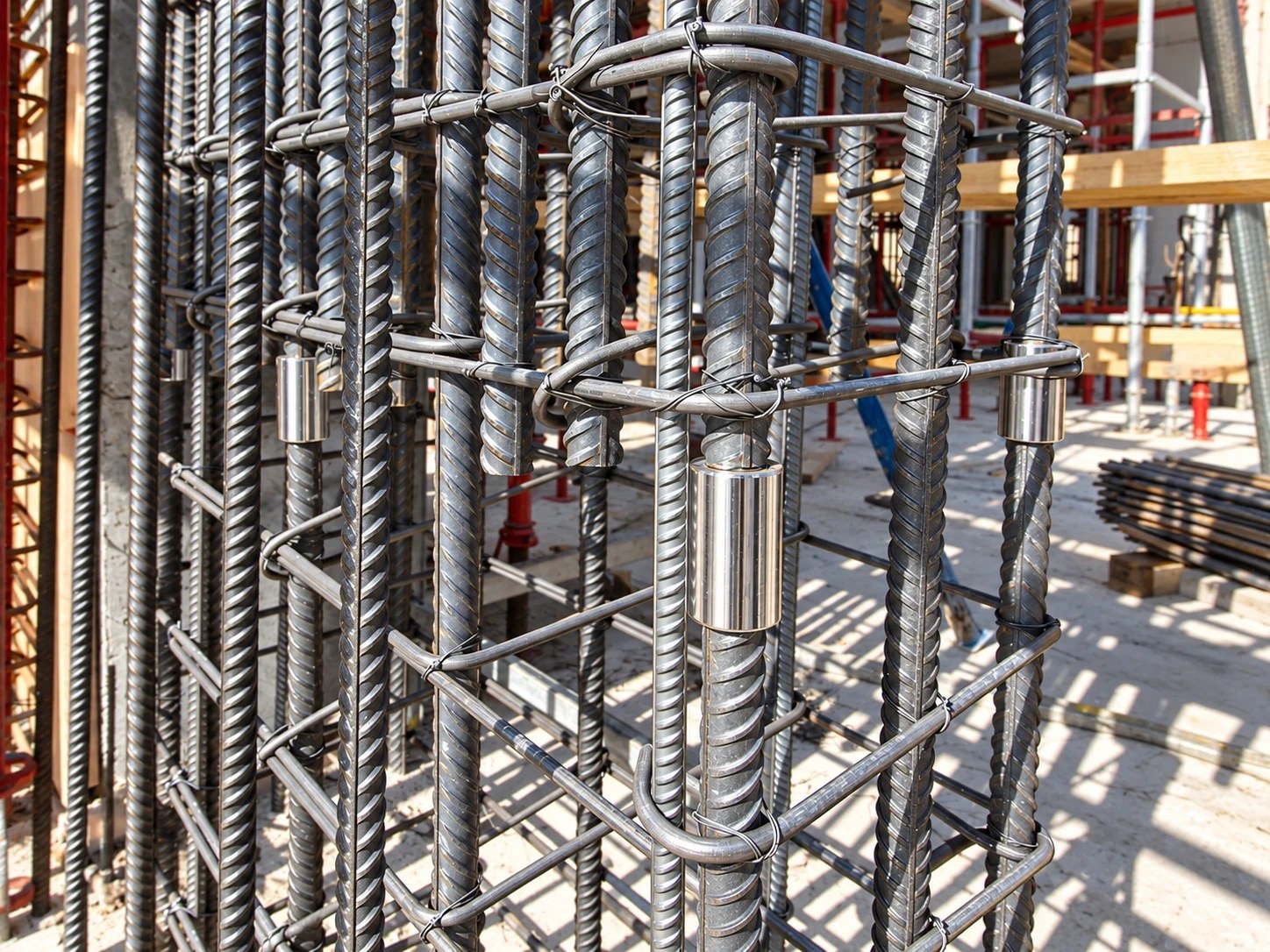

Муфтовое соединение позволяет формировать практически непрерывную силовую линию армирования без большой зоны нахлёста. Это преимущество проявляется в нескольких ситуациях.

• Большие диаметры. Чем толще стержень, тем длиннее нужен нахлёст. При диаметре 32–40 мм длина перепуска становится сопоставимой с размерами сечения элемента. Муфта снимает эту зависимость: длина соединения определяется длиной муфты, а не диаметром стержня.
• Высокий процент армирования. Нахлёст требует, чтобы в зоне стыка находились оба стержня одновременно, что локально удваивает количество металла. Муфта такой необходимости не создаёт.
• Густое армирование узлов. В узлах сопряжения колонн и ригелей, в зонах пластических шарниров арматура и без того расположена плотно. Механические соединения сохраняют проходимость сечения.
• Ограниченные размеры сечения. В тонких стенах и колоннах малого сечения компактность муфты может оказаться решающим аргументом.

Работа при циклическом нагружении

Для сейсмически ответственных конструкций важна не только статическая прочность соединения, но и его поведение при многократных циклах растяжения и сжатия. При первом растяжении муфта и стержни деформируются упруго. При повторных циклах в материале накапливаются микропластические деформации, в резьбовом зацеплении или зоне обжатия возможно локальное смятие, в зоне контакта — фреттинг. Если соединение спроектировано и изготовлено правильно, эти процессы стабилизируются и не приводят к прогрессирующему снижению несущей способности. Если нет — возможно постепенное проскальзывание, потеря предварительного натяга, накопление остаточных деформаций.

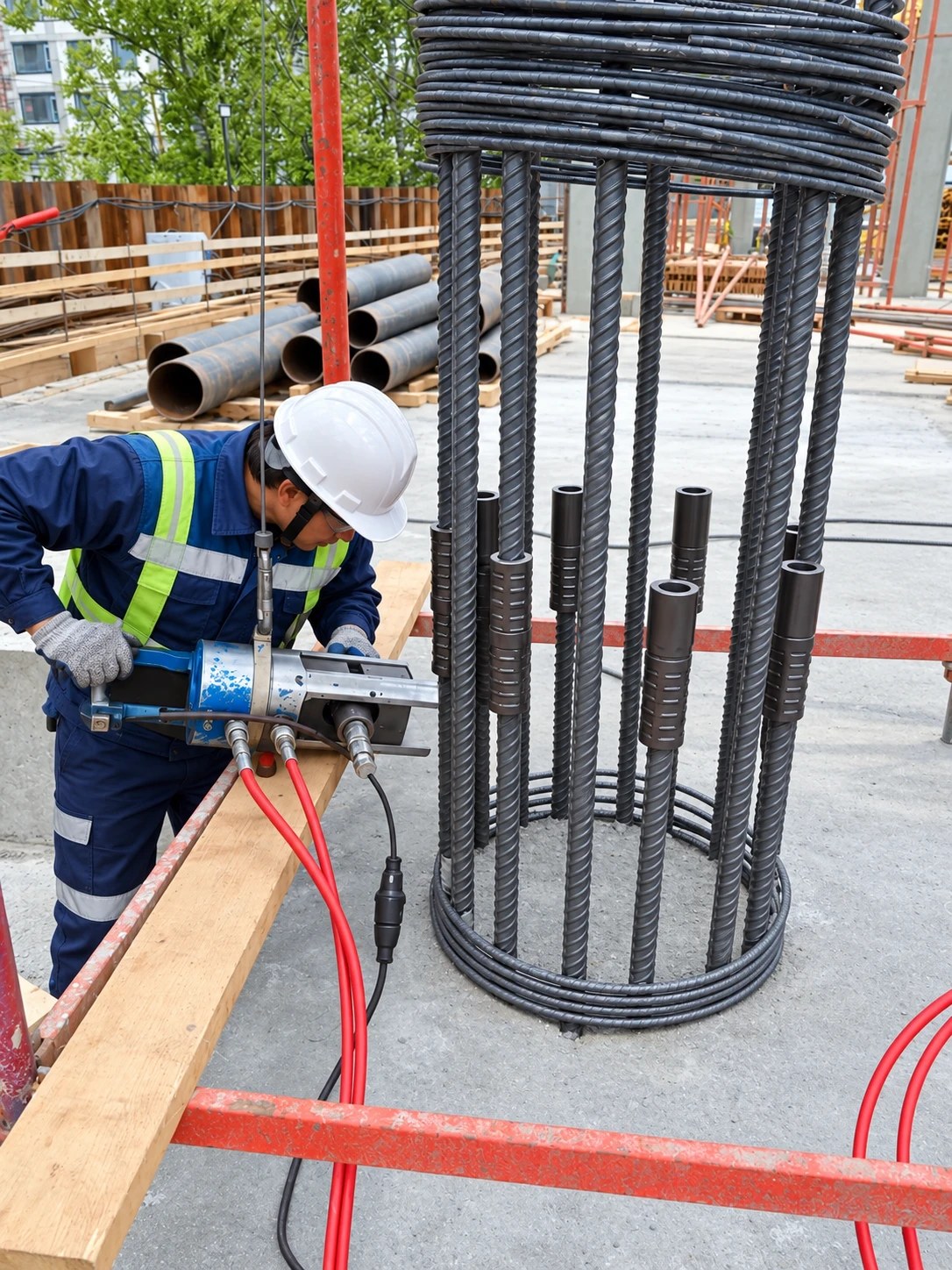

Монтаж обжимной муфты гидравлическим прессом.

Отсюда практический вывод: характеристики муфты для сейсмических условий должны быть верифицированы контрольными испытаниями, включающими циклическое нагружение, соответствующее проектной ситуации.

Снижение концентрации арматуры

Нахлёст требует размещения двух стержней на определённой длине. В сильно армированных элементах это увеличивает насыщенность сечения металлом, затрудняет укладку бетонной смеси, осложняет вибрирование, повышает риск пустот и раковин. Механический стык уменьшает эту проблему: муфта занимает меньше места, чем зона перепуска, и не требует удвоения стержней. Бетонная смесь проходит через сечение свободнее, вибратор достигает нужных зон, вероятность дефектов снижается.

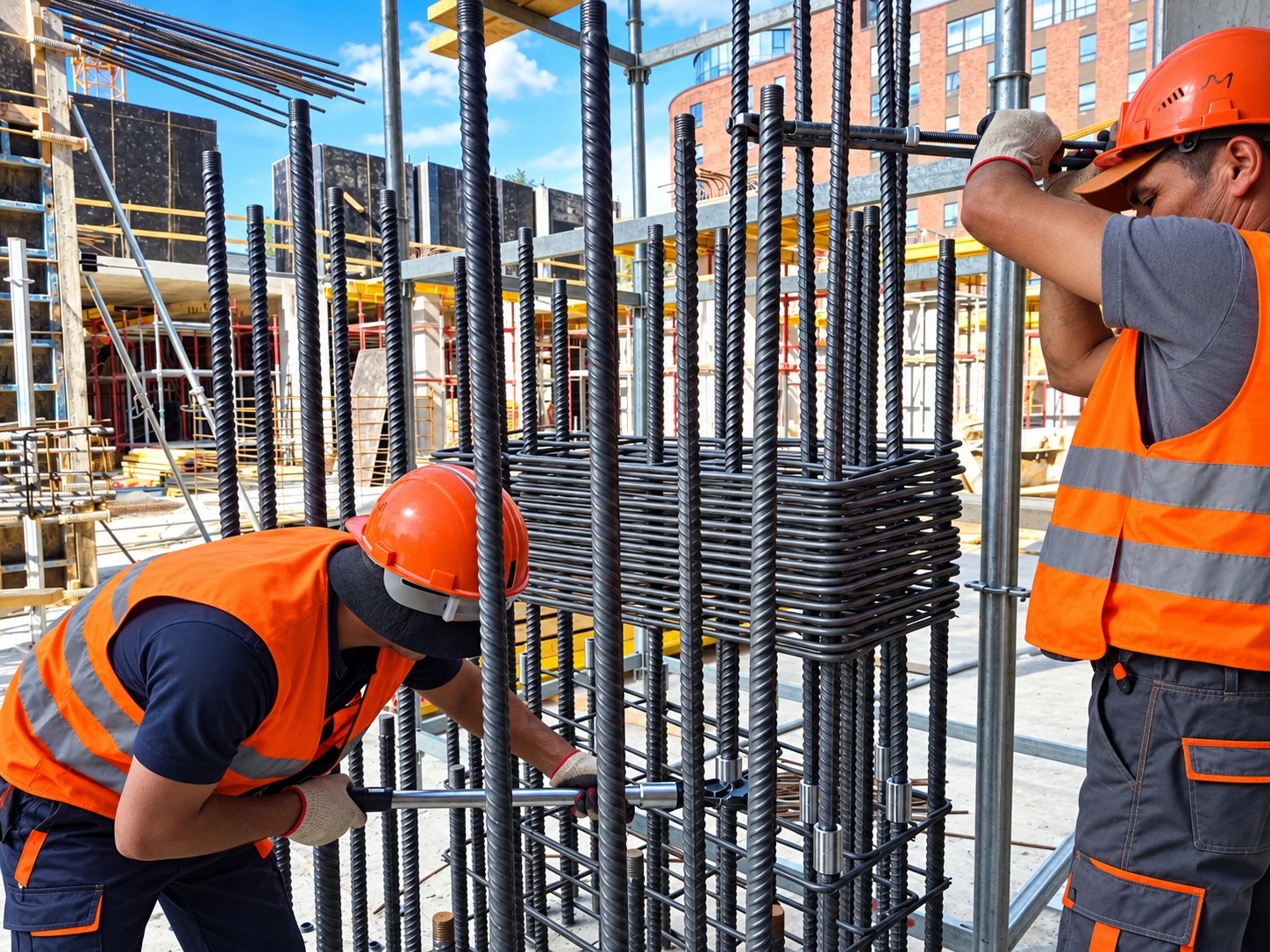

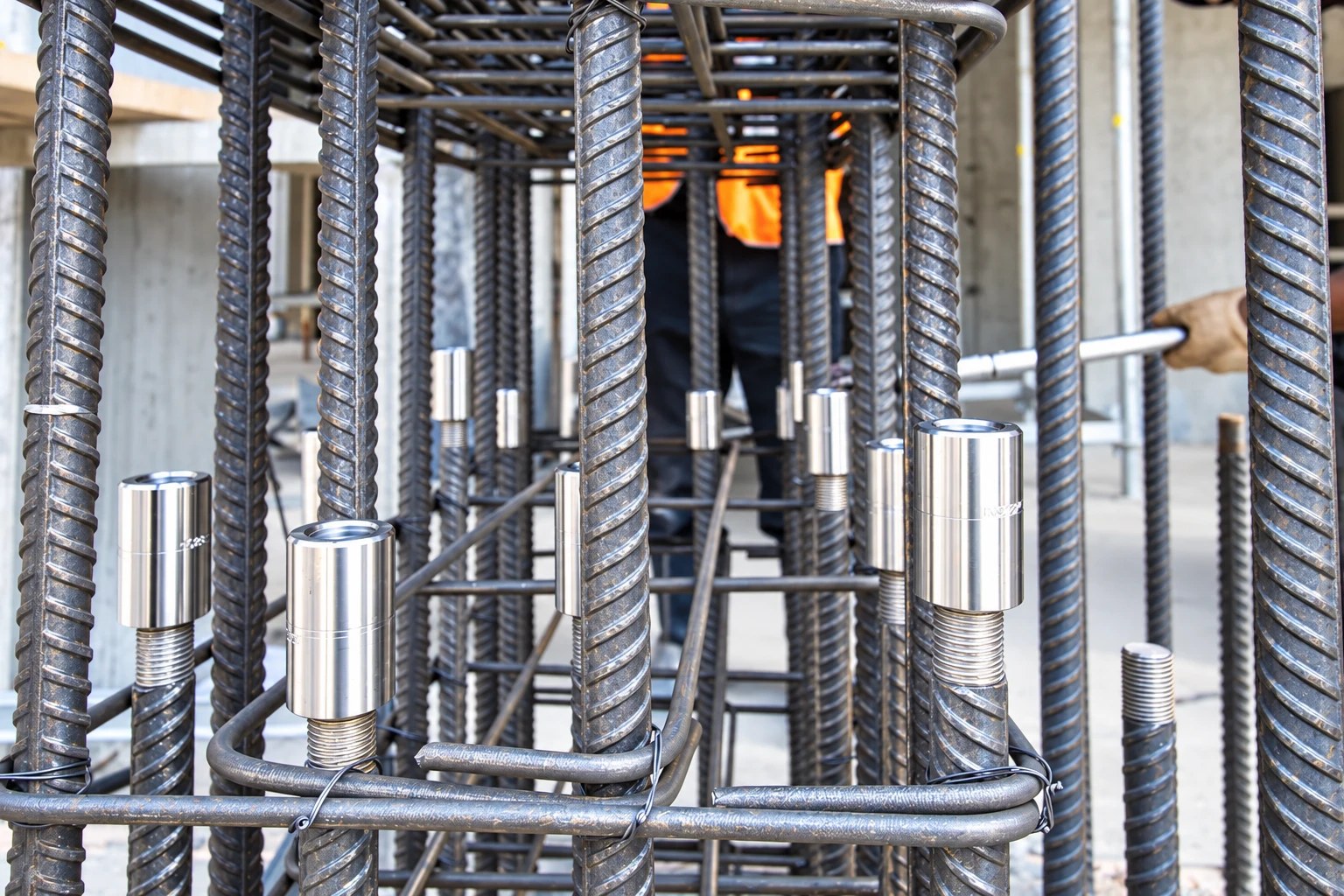

Сборка арматурного каркаса с муфтовыми соединениями.

Это не второстепенная деталь. Дефекты бетонирования в сейсмических зонах — прямые концентраторы напряжений и источники преждевременного разрушения. Технологичность армирования здесь напрямую связана с надёжностью.

Соединение крупного диаметра

При увеличении диаметра нахлёст становится более материалоёмким и конструктивно сложным. Зависимость нелинейная: удвоение диаметра требует большего увеличения длины перепуска, и зона нахлёста начинает доминировать в сечении элемента. Поэтому в массивных и высотных железобетонных конструкциях соединение арматуры большого диаметра механическими муфтами может быть технологически выгодно:

• колонны высотных зданий с продольной арматурой большого диаметра;
• массивные фундаменты и ростверки;
• стены и диафрагмы с насыщенным армированием;
• элементы, где по расчёту требуется стержень длиннее сортаментного.

В этих случаях муфта не просто «удобнее» — она позволяет реализовать проектное армирование, которое нахлёстом было бы трудно или невозможно выполнить качественно.

Почему одной прочности муфты недостаточно

Формулировка «муфта прочнее арматуры» звучит убедительно, но сама по себе ничего не гарантирует. Прочность — это способность выдержать усилие до разрушения; для сейсмических условий этого мало. Нужно различать несколько параметров:

• Прочность. Способность воспринять усилие без разрушения. Важна, но недостаточна.
• Пластичность. Способность деформироваться без разрушения. Соединение должно позволять стержню реализовать пластическую деформацию, а не разрушаться хрупко при достижении предела.
• Деформативность. Способность воспринимать деформации без потери несущей способности — в сейсмическом случае при циклических деформациях.
• Циклическая выносливость. Способность сохранять характеристики при многократном нагружении.
• Характер разрушения. Хрупкое разрушение недопустимо, даже если прочность формально выше прочности стержня. Пластическое разрушение, локализованное вне соединения, — предпочтительно.

Для сейсмического района недостаточно заявить, что муфта «прочнее арматуры». Необходимо подтвердить требуемую работу всего соединения при предусмотренных проектом воздействиях. Испытания должны воспроизводить не только максимальное усилие, но и режим нагружения: циклический, с заданными амплитудами и числом циклов.

Что контролируется испытаниями

Параметры, имеющие инженерный смысл при оценке соединения для сейсмических условий:

• Разрывное усилие — базовая характеристика, но только как отправная точка.
• Относительное удлинение — способно ли соединение деформироваться вместе со стержнем.
• Остаточные деформации — накапливаются ли они от цикла к циклу или стабилизируются.
• Проскальзывание — смещаются ли стержни внутри муфты при циклическом нагружении.
• Работа при повторных циклах — сколько циклов соединение выдерживает при заданной амплитуде без снижения прочности.
• Характер разрушения — где и как разрушается образец: по стержню, по муфте, по резьбе, хрупко или пластически.
• Стабильность результатов серии образцов — большой разброс характеристик указывает на нестабильность технологии или недостаточный контроль качества.

При применении муфтового соединения в сейсмически ответственном элементе необходимо:

• убедиться, что характеристики соединения подтверждены испытаниями в режимах, соответствующих проектной ситуации;
• проверить, что соединение допущено к применению в данной зоне конструкции — с учётом её напряжённого состояния;
• предусмотреть контроль качества при производстве работ: соответствие муфт проекту, правильность монтажа, отсутствие повреждений при установке;
• помнить, что муфта — элемент системы, а не самостоятельное решение.

Муфта и пластические зоны конструкции

Расположение механического соединения должно определяться проектом. Нельзя вводить универсальное правило вроде «муфты можно ставить в любом месте». В некоторых конструктивных системах к стыкам в потенциальных пластических зонах предъявляются повышенные требования либо предусматриваются ограничения. Корректная формулировка такова: возможность размещения конкретного типа механического соединения в расчётной пластической зоне должна подтверждаться нормативными требованиями, расчётом, проектной документацией и характеристиками испытанной системы соединения.

Сравнение муфтового соединения и нахлёста в сейсмическом строительстве

Таблица помогает свести ключевые различия в одну картину. При этом муфтовое соединение не является автоматически лучшим во всех ситуациях — способ стыковки выбирается проектировщиком с учётом расчётной схемы и нормативных требований.

В сейсмически активных молодых горных системах ценность муфтового соединения не в том, что оно «соединяет два стержня». Его задача — обеспечить предусмотренную проектом передачу усилий и контролируемую работу стыка в составе железобетонной конструкции, которая при землетрясении испытывает многократные циклические деформации.

При соблюдении проектных требований, подтверждённых испытаниями характеристиках и надлежащем контроле качества соединение арматуры муфтами может повысить технологичность армирования и снизить риск дефектов бетонирования в густоармированных зонах. Но сейсмостойкость здания определяется всей расчётной и конструктивной системой — жёсткостью, регулярностью, связями, фундаментом, материалами и качеством строительства. Муфта — одна из составляющих этой системы, и оценивать её роль нужно именно так.
